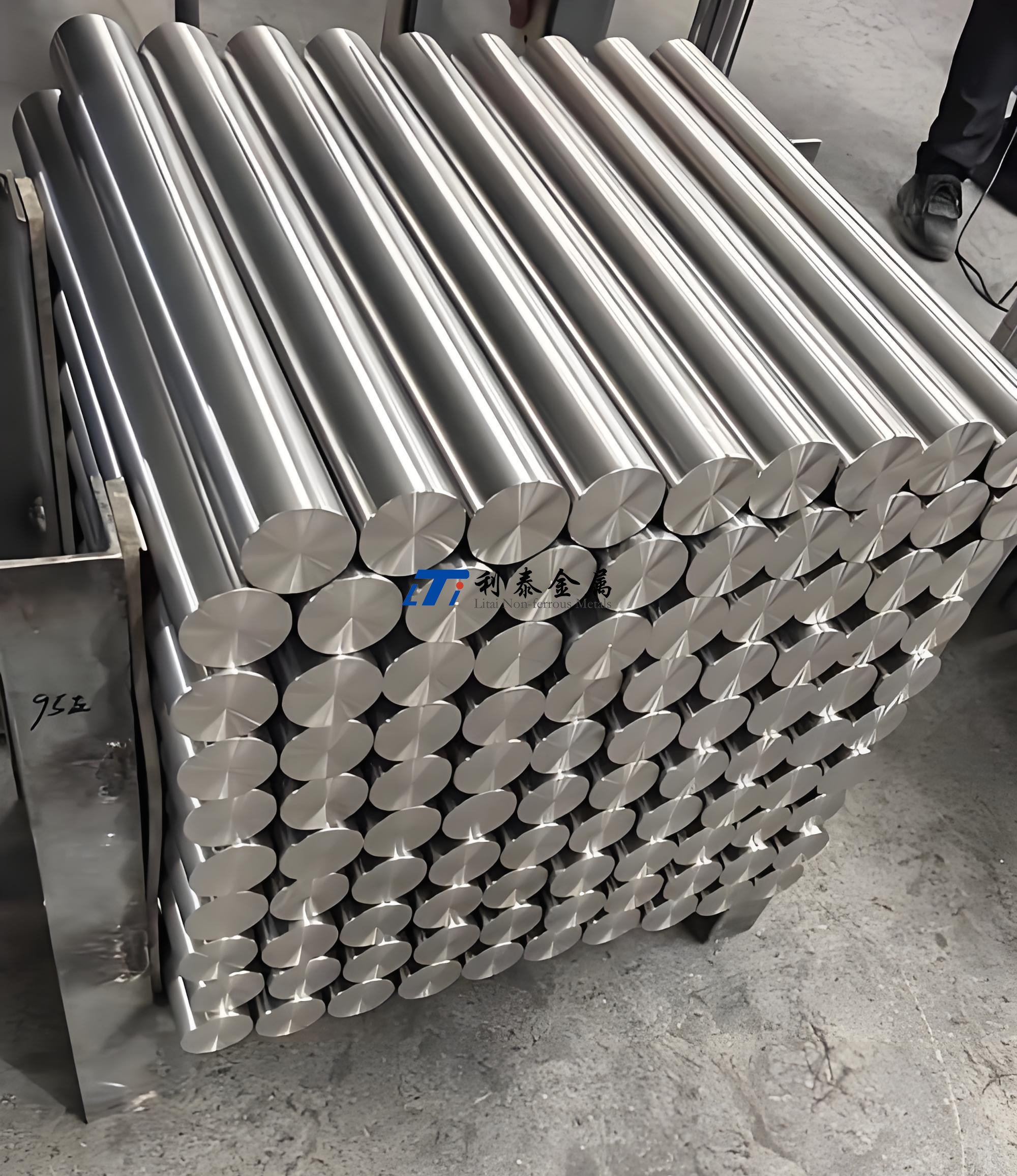

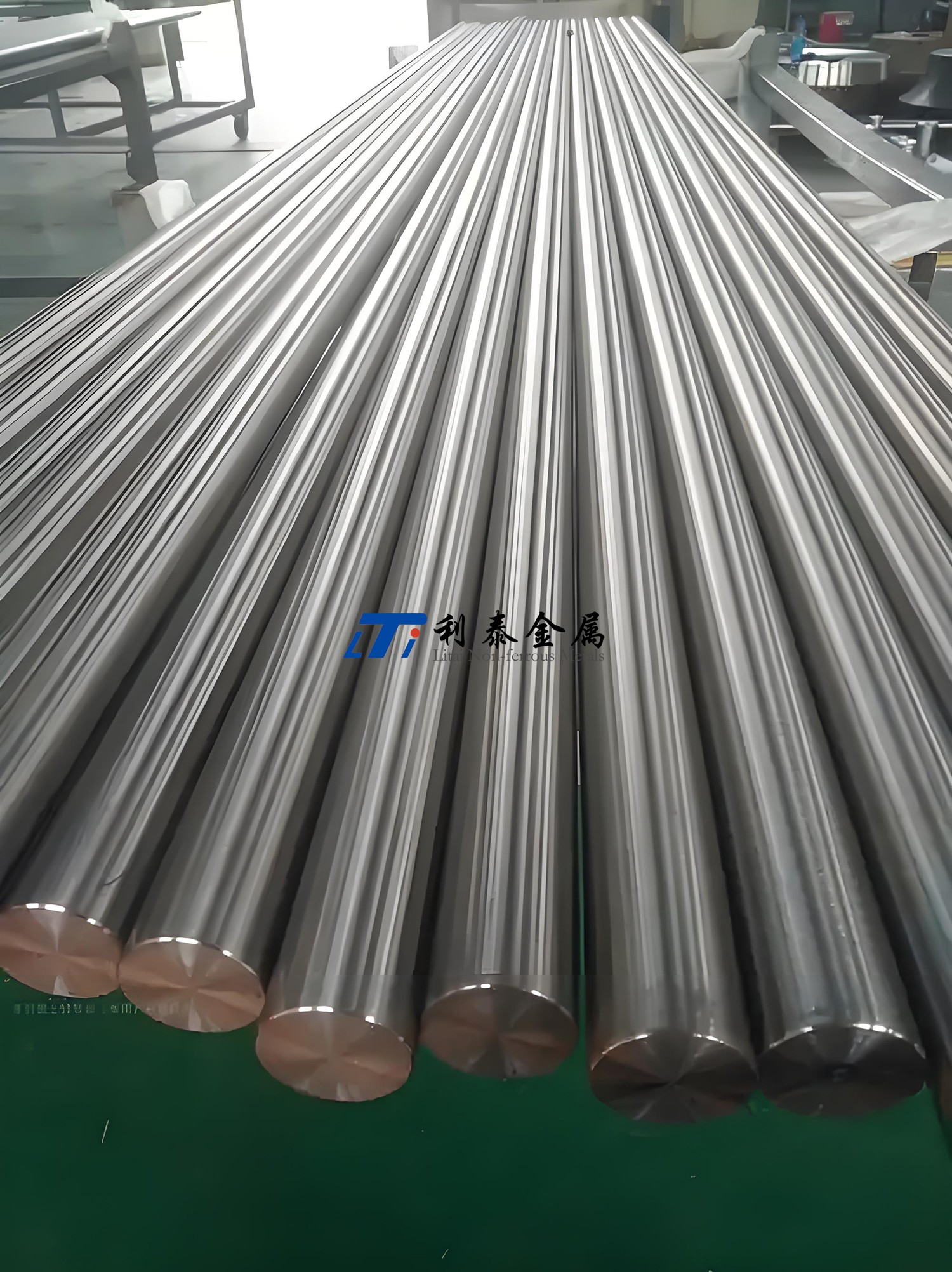

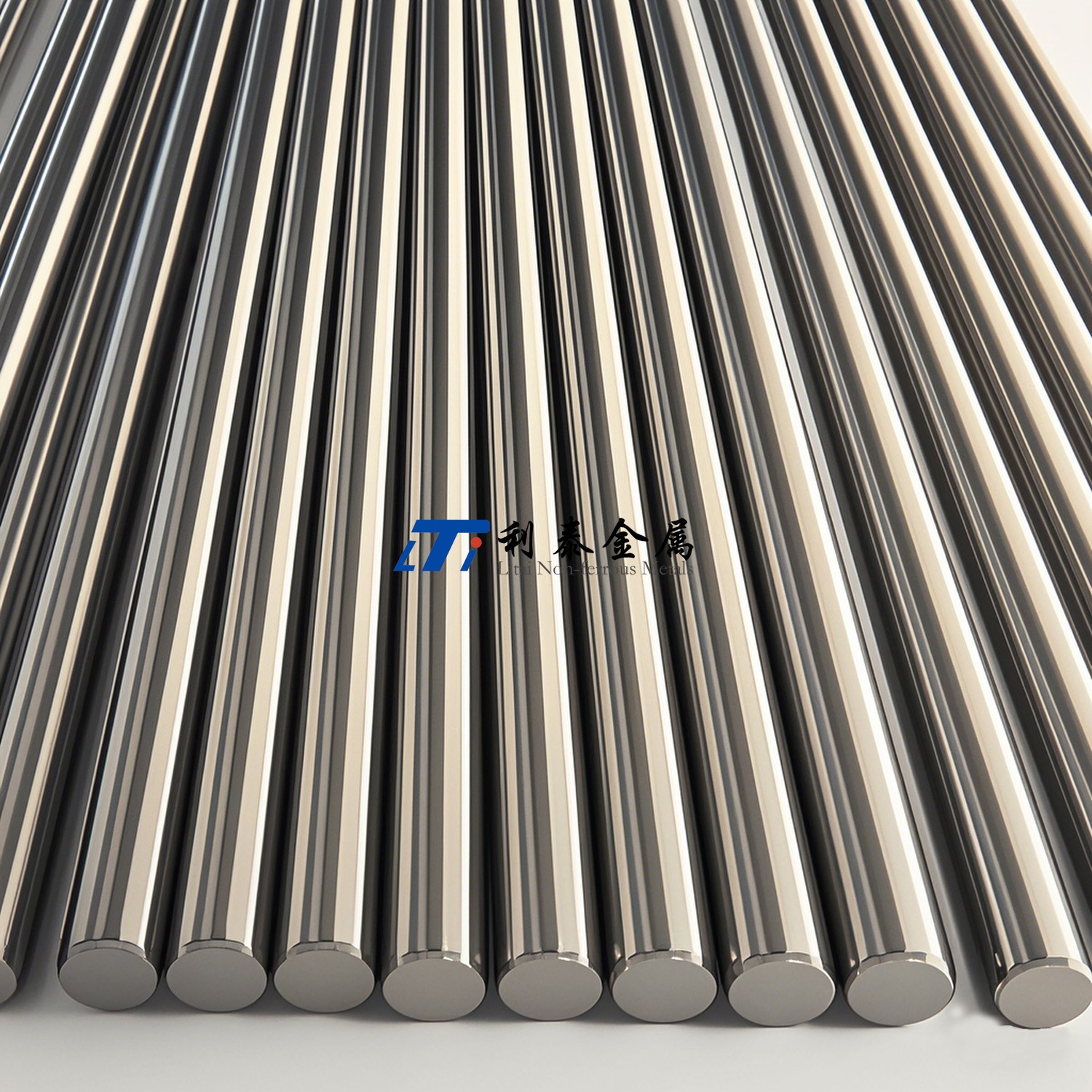

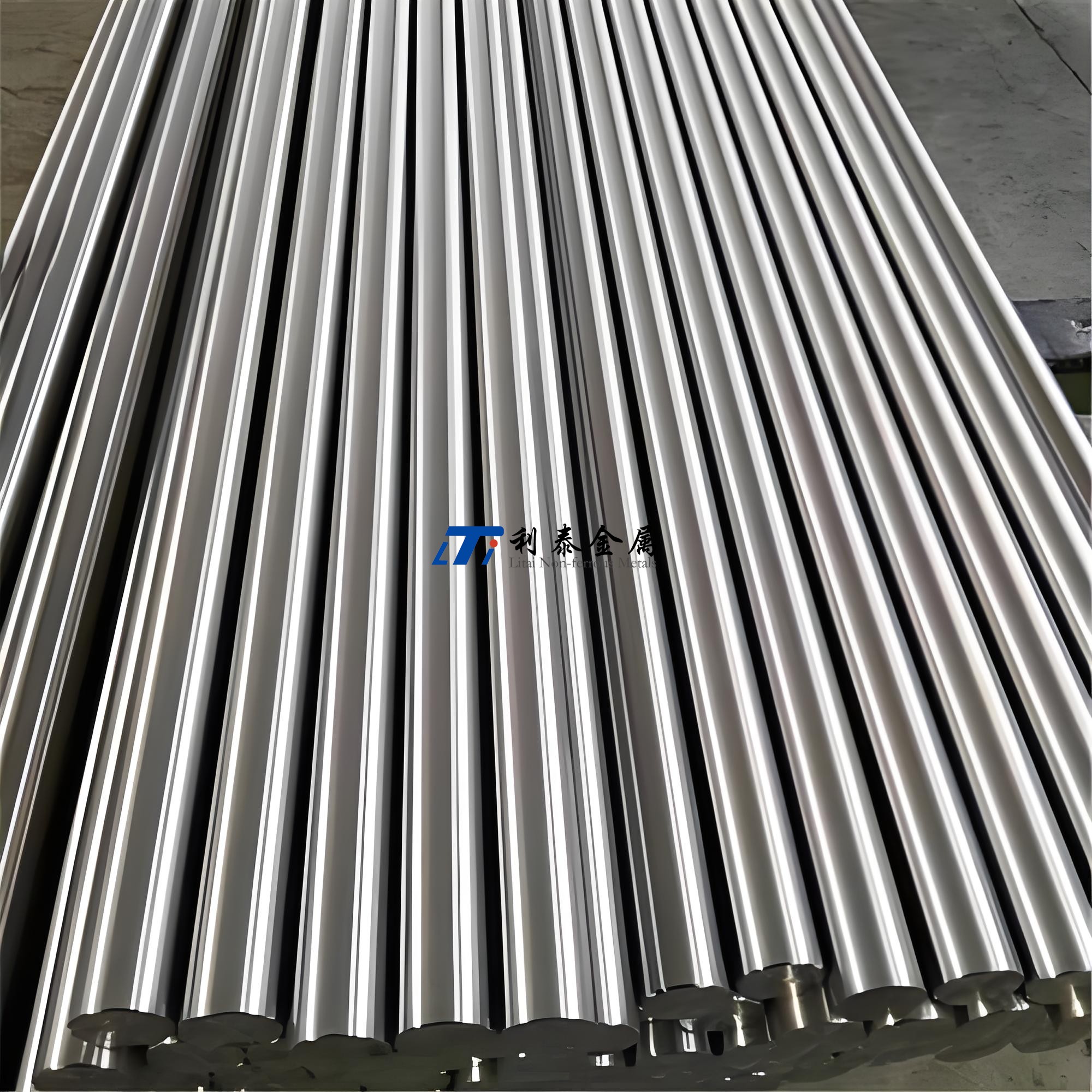

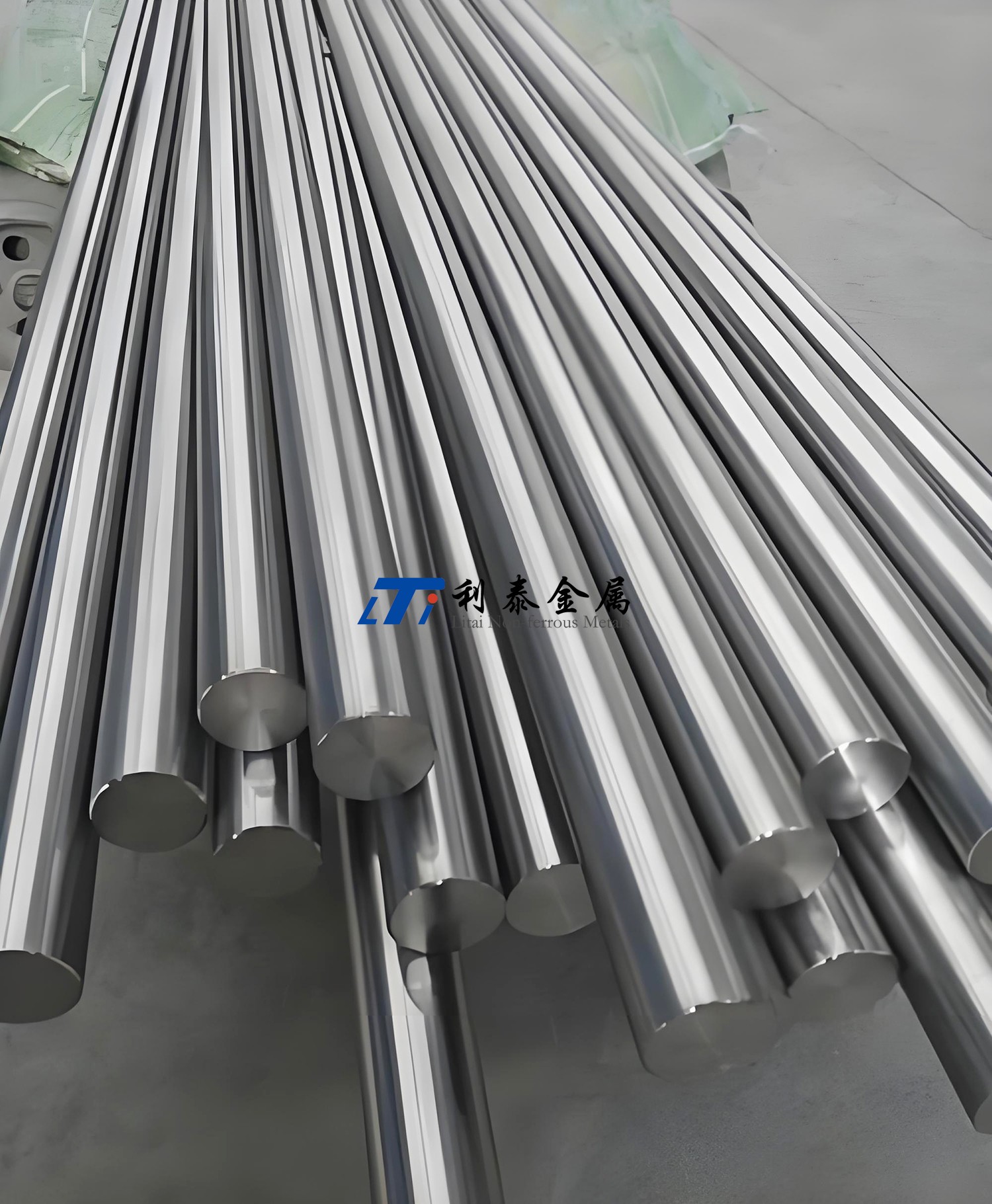

高端裝備與能源用Ti180鈦合金棒

詳細描述

概述

Ti180（Ti-6Al-3Sn-4Zr-2Mo-0.5Si）是我國自主研發的α+β型高溫高強鈦合金，密度約4.5g/cm3，長期服役溫度可達550℃，固溶時效態抗拉強度1100–1250MPa、屈服強度1000–1150MPa，兼具優異抗蠕變、耐酸堿腐蝕、高比強度與良好加工性。高端裝備與能源領域用Ti180鈦合金棒，面向400–550℃高溫、高壓、強腐蝕工況，重點服務于燃氣輪機、化工裝備、氫能儲運等場景，是替代鎳基合金、實現裝備輕量化與長壽命的關鍵材料。

一、定義

高端裝備與能源用Ti180鈦合金棒，指采用二次/三次VAR真空熔煉+β區開坯+α+β區精鍛+退火/固溶時效工藝制備，直徑Φ10–350mm、長度2–6m，組織均勻（晶粒ASTM5–8級）、雜質可控（O≤0.10%、H≤0.008%），適配高溫、高壓、耐腐蝕工況，滿足高端裝備與能源領域強承載、抗蠕變、耐介質腐蝕要求的鈦合金棒材，是燃氣輪機、化工反應器、氫能儲運裝備的核心坯料。

二、材質

（一）化學成分（質量分數，%）

（二）材質特性

合金類型：α+β雙相鈦合金，Al穩定α相提升強度，Sn/Zr強化高溫抗蠕變，Mo細化晶粒并提升耐蝕性，Si增強耐熱與抗疲勞，適配高溫腐蝕工況。

純凈度：采用二次/三次VAR真空熔煉，真空度≤10?2Pa，嚴控間隙元素（O、H、N），減少高溫脆化與氫致開裂，適配高壓氫環境。

組織狀態：退火態為等軸α相+少量β相，塑性好、易加工；固溶時效態為初生α相+針狀次生α相+β相基體，強韌平衡、抗蠕變優，按需適配不同工況。

三、性能特點

（一）力學性能（能源裝備常用狀態）

（二）物理性能

密度：4.5g/cm3，比鋼輕40%、比鎳基合金輕30%，輕量化顯著，降低裝備能耗。

熔點：1600–1650℃，長期使用溫度550℃，短時可耐受600℃，適配燃氣輪機高溫段。

熱導率：16W/(m?K)，低熱導，減少高溫部件熱傳導，降低熱應力。

熱膨脹系數：8.6×10??/℃，與鋼接近，熱匹配性好，降低高溫裝配應力。

無磁性：不干擾精密儀表，適配能源裝備電子控制系統。

（三）工藝與使用性能

高溫穩定性：550℃長期服役無明顯軟化，抗蠕變、抗氧化，優于普通鈦合金。

耐腐蝕性：耐酸堿、鹽霧、硫化氫、氯離子腐蝕，抗氫脆，適配化工與氫能環境。

加工性：可鍛、可車削、可焊接、可磨削，熱處理強化效果顯著，適配復雜構件。

焊接性：焊接系數≥0.9，焊縫強度接近基體，適合大型結構焊接成型。

四、執行標準

（一）國標

GB/T2965-2018：鈦及鈦合金棒材（通用尺寸、公差、性能要求）。

GB/T38917-2020：航空高溫鈦合金棒（高溫性能、純凈度、探傷要求，能源領域參考執行）。

GB/T3620.1-2016：鈦及鈦合金牌號和化學成分。

GB/T3620.2-2016：鈦及鈦合金加工產品化學成分允許偏差。

GB/T13810-2017：外科植入物用鈦及鈦合金加工材（氫能/醫療復合場景參考）。

（二）行業/專用標準

YS/T1519-2022：臺階軸鍛件（燃氣輪機軸類專用）。

HG/T3694-2014：化工設備用鈦及鈦合金棒材（耐腐蝕專項要求）。

NB/T47010-2017：承壓設備用鈦合金棒（高壓容器、儲氫罐專項）。

（三）國際/企標

AMS4979：航空級高溫鈦合金棒（國際能源裝備供應鏈參考）。

Q/BT001-2023：能源裝備用Ti180鈦合金棒（寶雞鈦企專用，細化純凈度與探傷要求）。

五、加工工藝

（一）核心工藝路線

海綿鈦+合金元素→配料→二次/三次VAR真空熔煉→鑄錠→β區開坯→α+β區多向精鍛→棒材粗加工→退火/固溶時效→精加工→探傷→檢驗→成品

（二）關鍵工序

熔煉：二次/三次VAR真空自耗電弧熔煉，真空度≤10?2Pa，鑄錠直徑Φ250–550mm，嚴控間隙元素與雜質，降低氫脆風險。

鍛造

β區開坯：1050–1100℃，破碎鑄態組織，打通塑性，消除成分偏析。

α+β區精鍛：780–850℃，多向鐓拔，單火次變形量40%–60%，晶粒細化至ASTM5–8級，平衡強度與韌性。

熱處理（能源裝備核心）

退火（M）：700–750℃×1–2h，爐冷，獲得等軸α相，塑性好、易加工，適配化工容器、換熱器。

固溶時效（STA）：780–820℃×1h水淬+480–520℃×6–8h空冷，強韌化，適配燃氣輪機渦輪盤、高壓儲氫罐。

機加工：車削（Ra≤3.2μm）、研磨（Ra≤1.6μm），尺寸公差±0.3–±0.8mm，表面無裂紋、劃痕、氧化皮，適配高壓密封面。

六、關鍵技術

抗氫脆純凈度控制技術：O≤0.09%、H≤0.006%、N≤0.04%，降低氫致開裂風險，適配高壓儲氫與化工加氫環境。

雙相區鍛造組織調控技術：精準控制鍛造溫度與變形量，優化α/β相比例（α相約30%–50%），平衡高溫強度與耐蝕性。

退火/時效強韌化匹配技術：按需調控熱處理制度，實現退火態高塑性或時效態高強度，適配不同工況需求。

耐腐蝕表面改性技術：酸洗鈍化、微弧氧化處理，提升表面耐酸堿、耐氯離子腐蝕能力，延長化工裝備使用壽命。

全流程無損檢測技術：100%UT超聲波探傷（Φ≥50mm，Φ1.0mm平底孔當量）、PT滲透探傷，每批次拉伸、沖擊、金相、腐蝕檢測，確保高壓工況安全。

七、加工流程

配料：高純度海綿鈦（≥99.7%）+Al-Sn-Zr-Mo-Si中間合金，精準稱重配比，嚴控雜質含量。

熔煉：二次/三次VAR真空熔煉，鑄錠冷卻后車削去皮，去除表面氧化皮與缺陷。

開坯：鑄錠加熱至1050–1100℃，β區鍛造開坯，制成方坯或圓坯，破碎鑄態組織。

精鍛：坯料加熱至780–850℃，α+β區多向鍛造，逐火次變形，細化晶粒至目標等級。

粗加工：棒材車削去除氧化皮與表面缺陷，保證尺寸均勻，為熱處理做準備。

熱處理：退火或固溶時效處理，調控組織與性能，適配能源裝備工況。

精加工：研磨或精車，控制表面粗糙度與尺寸精度，滿足高壓密封與裝配要求。

探傷：UT+PT無損檢測，排查內部夾雜、裂紋與表面缺陷，確保無損傷。

性能檢測：每批次取樣，測試拉伸、沖擊、金相、硬度、耐腐蝕性能，合格后入庫。

包裝：真空包裝，防潮防氧化，標注批號、規格、狀態、標準號，避免運輸污染。

八、具體應用領域（高端裝備與能源重點）

（一）燃氣輪機/發電裝備

渦輪盤：Φ200–350mm棒材鍛造成餅坯，加工成渦輪盤，500–550℃高溫、高轉速、交變載荷，Ti180替代鎳基合金，減重30%+，抗蠕變、抗疲勞，提升發電效率。

葉片：中小規格棒材精鍛成型，加工成渦輪葉片，高溫燃氣沖刷、高振動，Ti180高溫強度高、抗熱震，延長葉片壽命。

機匣：大規格棒材鍛造成環坯，加工成筒形機匣，包容渦輪葉片，500℃高溫、高壓，Ti180輕量化、抗變形、耐溫，降低機組能耗。

（二）化工裝備

高溫反應器：Φ150–300mm棒材加工成反應器主軸、支撐柱，400–500℃高溫、酸堿腐蝕介質，Ti180耐蝕、耐熱、高強，替代不銹鋼與鎳基合金，壽命提升2–3倍。

換熱器：中小規格棒材加工成換熱管、管板，高溫高壓、腐蝕性介質（如氯離子、硫化氫），Ti180導熱適中、耐蝕，減少結垢，提升換熱效率。

蒸餾塔：棒材加工成塔內支撐梁、連接件，高溫、高濕、酸堿腐蝕環境，Ti180耐蝕、高強、輕量化，降低塔體負荷，延長使用壽命。

耐腐蝕管道：小規格棒材軋制/擠壓成無縫管，輸送高溫酸堿、鹽溶液、硫化氫介質，Ti180耐蝕、抗氫脆，避免管道腐蝕泄漏。

（三）氫能儲運裝備

高壓儲氫罐：大規格棒材鍛造成封頭、筒體坯料，加工成70MPa高壓儲氫罐，高壓氫環境、室溫至80℃，Ti180抗氫脆、高強、輕量化，比鋼罐減重40%，提升儲氫密度。

特種氣瓶：中小規格棒材加工成車載/車載儲氫氣瓶，35–70MPa高壓氫、振動工況，Ti180抗疲勞、抗氫脆、安全可靠，適配氫能重卡、燃料電池車。

九、與其他領域用Ti180鈦合金棒的對比

（一）核心差異對比表

（二）關鍵差異說明

高端裝備與能源用：核心平衡高溫強度、耐介質腐蝕、抗氫脆，兼顧成本與可靠性，適配工業級高壓高溫腐蝕工況，是Ti180工業化應用主力。

航空航天用：極致追求高溫性能、抗疲勞、高純凈，工藝最嚴、檢測最全、成本最高，用于航空發動機與機身核心承力件。

海洋工程用：優先耐海水/氯離子腐蝕、抗氫脆、長壽命，強度要求略低，退火態為主，成本適中。

醫療器械用：核心生物相容性、低毒性、高純度，間隙元素控制最嚴，細晶易加工，避免排異反應。

十、未來發展新領域（方向）

氫能裝備全鏈條深化：向70MPa以上高壓儲氫、液氫（-253℃）儲運拓展，優化成分提升低溫韌性與抗氫脆能力，覆蓋儲氫瓶、加氫機、輸氫管道全場景。

超臨界發電裝備：適配600℃級超臨界燃氣輪機、蒸汽輪機，提升高溫抗氧化與抗蠕變性能，替代更多鎳基合金，降低發電成本。

新能源化工裝備：用于綠氫合成氨、二氧化碳捕集（CCUS）、鹽湖提鋰等裝備，適配高溫高壓、強腐蝕介質，實現裝備輕量化與長壽命。

核能裝備關鍵部件：用于核反應堆冷卻劑泵軸、蒸汽發生器傳熱管、核廢料儲存容器，利用Ti180耐輻照、耐腐蝕、高強特性，提升核能裝備安全性與可靠性。

3D打印能源裝備構件：開發Ti180大規格棒材（Φ5–10mm）作為3D打印坯料，適配燃氣輪機復雜流道構件、儲氫罐異形封頭一體化打印，縮短流程、降低成本。

重型裝備輕量化：用于大型盾構機主軸承、礦山重型機械傳動軸、工程機械液壓件，利用高比強度，實現裝備減重、節能與壽命提升。
